SAF57減速機加電機重量：

SAF57減速機加0.18KW電機重量23KG，SAF57減速機加0.25KW電機重量27KG，SAF57減速機加0.37KW電機重量27.5KG，SAF57減速機加0.55KW電機重量32KG，SAF57減速機加0.75KW電機重量33KG，SAF57減速機加1.1KW電機重量37KG，SAF57減速機加1.5KW電機重量40KG，SAF57減速機加2.2KW電機重量49KG，SAF57減速機加3KW電機重量52KG。自鎖減速機

SAF57減速機加油量：可加齒輪潤滑油

SAF57減速機M4安裝形式加1.5L，SAF57減速機M3安裝形式加1-1.5L，SAF57減速機M2安裝形式加1.1L，SAF57減速機M1安裝形式加0.5L，SAF57減速機M5安裝形式加1.2L，SAF57減速機M6安裝形式加1.2L。規定的加注量為參老值。精確值的變化加級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝形式時，您必須根據改變后的安裝形式相應調整加注潤滑劑。上述中列出了安裝形式M1-M6的減速機相應的標準參考潤滑油注入量值。

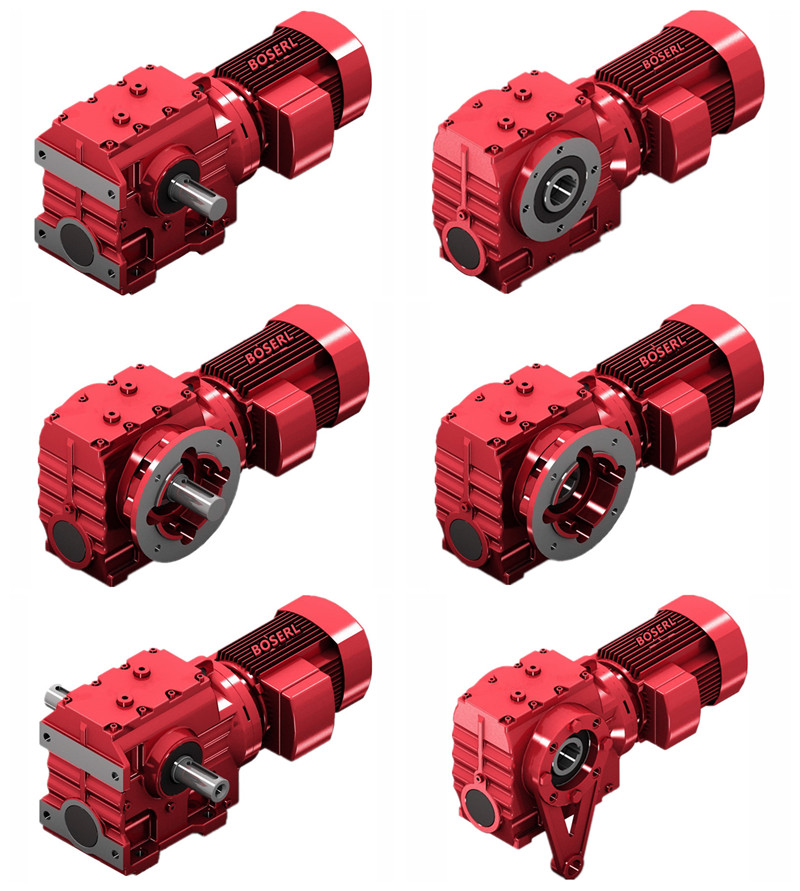

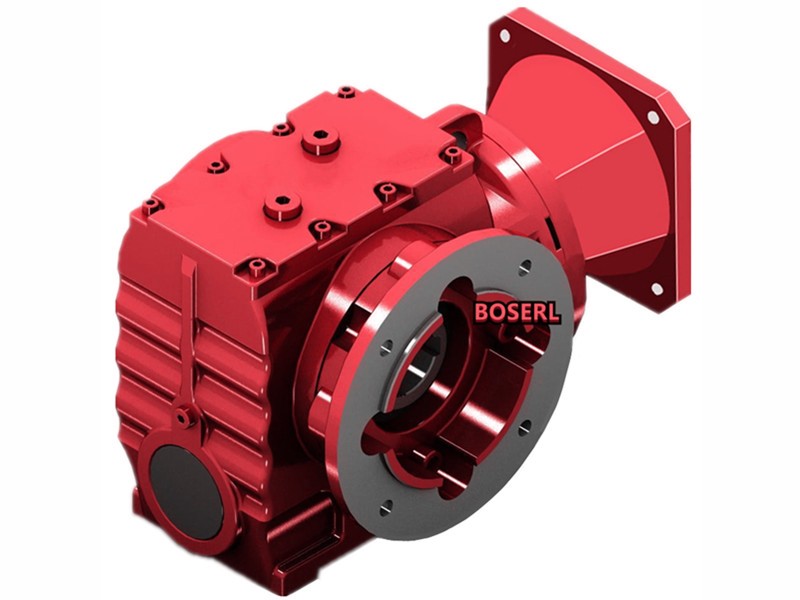

SAF57減速機實物圖：圖一為SAF57立式通孔斜齒輪蝸輪蝸桿減速電機，圖二S57加自鎖功能底腳斜齒輪蝸輪蝸桿減速電機，圖三為SF57具有自鎖功能立式斜齒輪蝸輪蝸桿減速電機，圖四為SA57臥式中孔軸斜齒輪減速機

SAF57減速機型號表示方法：

SAF57減速機型號結構SAF57-B0.75KW-4P-減速比-安裝形式-接線盒位置。

SAF57減速機性能參數表結構說明：Frame size代表基座規格，K代表服務系數，T扭力臂，E編碼器，HF手動釋放裝置加自鎖功能，TF電機熱保護裝置，SAF57，S57，SF57，SA57減速機機座號，HR手動釋放裝置，N代表徑向負荷，1/min代表輸出轉數。

SAF57減速機電機接線盒方位說明：本頁附件選型手冊視圖為M1安裝形式，方向?yàn)?從電機尾部的風罩向前看?？商峁㏑(0°)，B(90°），L(180° )，T（270°)四種電機接線盒方位?？商峁㏒和N兩種進線方位，其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。

SAF57減速機參數：

SAF57減速機輸出扭矩88N.m，93N.m，95N.m，98N.m，100N.m，146N.m，166N.m，168N.m，169N.m，215N.m，245N.m，265N.m，285N.m，290N.m，295N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）

SAF57減速機減速比201比，184.8比，158.12比，137.05比，128.10比，110.73比，94.08比，84.00比，71.75比，69.39比，67.20比，63.80比，56.61比，54.59比，47.32比，44.22比，38.23比，32.48比，29.00比，24.77比，23.20比，20.33比，19.54比，17.62比，16.47比，14.24比，12.10比，10.80比，9.23比，8.64比，7.28比，6.83比

SAF57減速機輸出轉數7轉，7.6轉，8.9轉，10轉，11轉，13轉，15轉，17轉，20轉，21轉，22轉，25轉，26轉，30轉，37轉，43轉，48轉，57轉，60轉，69轉，72轉，79轉，85轉，98轉，116轉，130轉，152轉，162轉，192轉，205轉，219轉，260轉，294轉，350轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入）

SAF57減速機電機可加三相，直流，變頻，剎車，防爆/伺服，交流，單相電機SAF57加0.18KW，SAF57加0.25KW，SAF57加0.37KW，SAF57加0.55KW，SAF57加0.75KW，SAF57加1.1KW，SAF57加1.5KW，SAF57加2.2KW，SAF57加3KW。

SAF57減速機外觀尺寸：輸出孔直徑Φ30+鍵3.3（可定做），高189*寬178.5（帶輸出法蘭）*長187

SAF57減速機型號：SAF57AQA80,SAF57AQA100,SAF57AQA115,SAF57AQA140,SAF57AQA160,SAF57AQA190,SAF57AQH80,SAF57AQH100,SAF57AQH115,SAF57AQH140,SAF57AQH160,SAF57AQH190,JRTSAF57-Y0.18KW,JRTSAF57-Y0.25KW,JRTSAF57-Y0.37KW,JRTSAF57-Y0.55KW,JRTSAF57-Y0.75KW,JRTSAF57-Y1.1KW,JRTSAF57-Y1.5KW,JRTSAF57-Y100M4,JRTSAF57-Y2.2KW,JRTSAF57-Y3KW,JRTSAF57-Y63M4,JRTSAF57-Y71M4,JRTSAF57-Y80M4,JRTSAF57-Y90M4,JRTSAF57-YEJ100M4,JRTSAF57-YEJ63M4,JRTSAF57-YEJ71M4,JRTSAF57-YEJ80M4,JRTSAF57-YEJ90M4,JRTSAF57-YS100M4,JRTSAF57-YS63M4,JRTSAF57-YS71M4,JRTSAF57-YS80M4,JRTSAF57-YS90M4,JRTSAF57-YVP100M4,JRTSAF57-YVP63M4,JRTSAF57-YVP71M4,JRTSAF57-YVP80M4,JRTSAF57-YVP90M4,JRTSAF57-YVPEJ100M4,JRTSAF57-YVPEJ63M4,JRTSAF57-YVPEJ71M4,JRTSAF57-YVPEJ80M4,JRTSAF57-YVPEJ90M4,EWSAF57-Y0.18KW,EWSAF57-Y0.25KW,EWSAF57-Y0.37KW,EWSAF57-Y0.55KW,EWSAF57-Y0.75KW,EWSAF57-Y1.1KW,EWSAF57-Y1.5KW,EWSAF57-Y100M4,EWSAF57-Y2.2KW,EWSAF57-Y3KW,EWSAF57-Y63M4,EWSAF57-Y71M4,EWSAF57-Y80M4,EWSAF57-Y90M4,EWSAF57-YEJ100M4,EWSAF57-YEJ63M4,EWSAF57-YEJ71M4,EWSAF57-YEJ80M4,EWSAF57-YEJ90M4,EWSAF57-YS100M4,EWSAF57-YS63M4,EWSAF57-YS71M4,EWSAF57-YS80M4,EWSAF57-YS90M4,EWSAF57-YVP100M4,EWSAF57-YVP63M4,EWSAF57-YVP71M4,EWSAF57-YVP80M4,EWSAF57-YVP90M4,EWSAF57-YVPEJ100M4,EWSAF57-YVPEJ63M4,EWSAF57-YVPEJ71M4,EWSAF57-YVPEJ80M4,EWSAF57-YVPEJ90M4,SLSAF57-Y0.18KW,SLSAF57-Y0.25KW,SLSAF57-Y0.37KW,SLSAF57-Y0.55KW,SLSAF57-Y0.75KW,SLSAF57-Y1.1KW,SLSAF57-Y1.5KW,SLSAF57-Y100M4,SLSAF57-Y2.2KW,SLSAF57-Y3KW,SLSAF57-Y63M4,SLSAF57-Y71M4,SLSAF57-Y80M4,SLSAF57-Y90M4,SLSAF57-YEJ100M4,SLSAF57-YEJ63M4,SLSAF57-YEJ71M4,SLSAF57-YEJ80M4,SLSAF57-YEJ90M4,SLSAF57-YS100M4,SLSAF57-YS63M4,SLSAF57-YS71M4,SLSAF57-YS80M4,SLSAF57-YS90M4,SLSAF57-YVP100M4,SLSAF57-YVP63M4,SLSAF57-YVP71M4,SLSAF57-YVP80M4,SLSAF57-YVP90M4,SLSAF57-YVPEJ100M4,SLSAF57-YVPEJ63M4,SLSAF57-YVPEJ71M4,SLSAF57-YVPEJ80M4,SLSAF57-YVPEJ90M4,DSZSAF57-Y0.18KW,DSZSAF57-Y0.25KW,DSZSAF57-Y0.37KW,DSZSAF57-Y0.55KW,DSZSAF57-Y0.75KW,DSZSAF57-Y1.1KW,DSZSAF57-Y1.5KW,DSZSAF57-Y100M4,DSZSAF57-Y2.2KW,DSZSAF57-Y3KW,DSZSAF57-Y63M4,DSZSAF57-Y71M4,DSZSAF57-Y80M4,DSZSAF57-Y90M4,DSZSAF57-YEJ100M4,DSZSAF57-YEJ63M4,DSZSAF57-YEJ71M4,DSZSAF57-YEJ80M4,DSZSAF57-YEJ90M4,DSZSAF57-YS100M4,DSZSAF57-YS63M4,DSZSAF57-YS71M4,DSZSAF57-YS80M4,DSZSAF57-YS90M4,DSZSAF57-YVP100M4,DSZSAF57-YVP63M4,DSZSAF57-YVP71M4,DSZSAF57-YVP80M4,DSZSAF57-YVP90M4,DSZSAF57-YVPEJ100M4,DSZSAF57-YVPEJ63M4,DSZSAF57-YVPEJ71M4,DSZSAF57-YVPEJ80M4,DSZSAF57-YVPEJ90M4,BSAF57-Y0.18KW,BSAF57-Y0.25KW,BSAF57-Y0.37KW,BSAF57-Y0.55KW,BSAF57-Y0.75KW,BSAF57-Y1.1KW,BSAF57-Y1.5KW,BSAF57-Y100M4,BSAF57-Y2.2KW,BSAF57-Y3KW,BSAF57-Y63M4,BSAF57-Y71M4,BSAF57-Y80M4,BSAF57-Y90M4,BSAF57-YEJ100M4,BSAF57-YEJ63M4,BSAF57-YEJ71M4,BSAF57-YEJ80M4,BSAF57-YEJ90M4,BSAF57-YS100M4,BSAF57-YS63M4,BSAF57-YS71M4,BSAF57-YS80M4,BSAF57-YS90M4,BSAF57-YVP100M4,BSAF57-YVP63M4,BSAF57-YVP71M4,BSAF57-YVP80M4,BSAF57-YVP90M4,BSAF57-YVPEJ100M4,BSAF57-YVPEJ63M4,BSAF57-YVPEJ71M4,BSAF57-YVPEJ80M4,BSAF57-YVPEJ90M4,GSAF57-Y0.18KW,GSAF57-Y0.25KW,GSAF57-Y0.37KW,GSAF57-Y0.55KW,GSAF57-Y0.75KW,GSAF57-Y1.1KW,GSAF57-Y1.5KW,GSAF57-Y100M4,GSAF57-Y2.2KW,GSAF57-Y3KW,GSAF57-Y63M4,GSAF57-Y71M4,GSAF57-Y80M4,GSAF57-Y90M4,GSAF57-YEJ100M4,GSAF57-YEJ63M4,GSAF57-YEJ71M4,GSAF57-YEJ80M4,GSAF57-YEJ90M4,GSAF57-YS100M4,GSAF57-YS63M4,GSAF57-YS71M4,GSAF57-YS80M4,GSAF57-YS90M4,GSAF57-YVP100M4,GSAF57-YVP63M4,GSAF57-YVP71M4,GSAF57-YVP80M4,GSAF57-YVP90M4,GSAF57-YVPEJ100M4,GSAF57-YVPEJ63M4,GSAF57-YVPEJ71M4,GSAF57-YVPEJ80M4,GSAF57-YVPEJ90M4,SCAF57-Y0.18KW,SCAF57-Y0.25KW,SCAF57-Y0.37KW,SCAF57-Y0.55KW,SCAF57-Y0.75KW,SCAF57-Y1.1KW,SCAF57-Y1.5KW,SCAF57-Y100M4,SCAF57-Y2.2KW,SCAF57-Y3KW,SCAF57-Y63M4,SCAF57-Y71M4,SCAF57-Y80M4,SCAF57-Y90M4,SCAF57-YEJ100M4,SCAF57-YEJ63M4,SCAF57-YEJ71M4,SCAF57-YEJ80M4,SCAF57-YEJ90M4,SCAF57-YS100M4,SCAF57-YS63M4,SCAF57-YS71M4,SCAF57-YS80M4,SCAF57-YS90M4,SCAF57-YVP100M4,SCAF57-YVP63M4,SCAF57-YVP71M4,SCAF57-YVP80M4,SCAF57-YVP90M4,SCAF57-YVPEJ100M4,SCAF57-YVPEJ63M4,SCAF57-YVPEJ71M4,SCAF57-YVPEJ80M4,SCAF57-YVPEJ90M4,MTNAF57-Y0.18KW,MTNAF57-Y0.25KW,MTNAF57-Y0.37KW,MTNAF57-Y0.55KW,MTNAF57-Y0.75KW,MTNAF57-Y1.1KW,MTNAF57-Y1.5KW,MTNAF57-Y100M4,MTNAF57-Y2.2KW,MTNAF57-Y3KW,MTNAF57-Y63M4,MTNAF57-Y71M4,MTNAF57-Y80M4,MTNAF57-Y90M4,MTNAF57-YEJ100M4,MTNAF57-YEJ63M4,MTNAF57-YEJ71M4,MTNAF57-YEJ80M4,MTNAF57-YEJ90M4,MTNAF57-YS100M4,MTNAF57-YS63M4,MTNAF57-YS71M4,MTNAF57-YS80M4,MTNAF57-YS90M4,MTNAF57-YVP100M4,MTNAF57-YVP63M4,MTNAF57-YVP71M4,MTNAF57-YVP80M4,MTNAF57-YVP90M4,MTNAF57-YVPEJ100M4,MTNAF57-YVPEJ63M4,MTNAF57-YVPEJ71M4,MTNAF57-YVPEJ80M4,MTNAF57-YVPEJ90M4,WXSAF57-WSS0.18KW,WXSAF57-WSS0.25KW,WXSAF57-WSS0.37KW,WXSAF57-WSS0.55KW,WXSAF57-WSS0.75KW,WXSAF57-WSS1.1KW,WXSAF57-WSS1.5KW,WXSAF57-WSS100M4,WXSAF57-WSS2.2KW,WXSAF57-WSS3KW,WXSAF57-WSS63M4,WXSAF57-WSS71M4,WXSAF57-WSS80M4,WXSAF57-WSS90M4,WXSAF57-WSSB100M4,WXSAF57-WSSB63M4,WXSAF57-WSSB71M4,WXSAF57-WSSB80M4,WXSAF57-WSSB90M4,WXSAF57-WSSVP100M4,WXSAF57-WSSVP63M4,WXSAF57-WSSVP71M4,WXSAF57-WSSVP80M4,WXSAF57-WSSVP90M4,WXSAF57-WSSVPB100M4,WXSAF57-WSSVPB63M4,WXSAF57-WSSVPB71M4,WXSAF57-WSSVPB80M4,WXSAF57-WSSVPB90M4。伺服電機渦輪渦桿減速機
