SA97齒輪減速機詳細信息

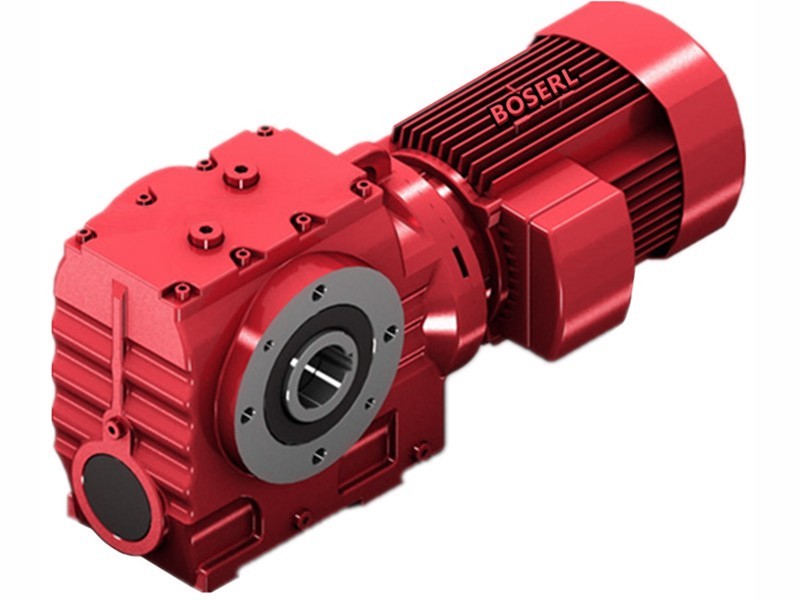

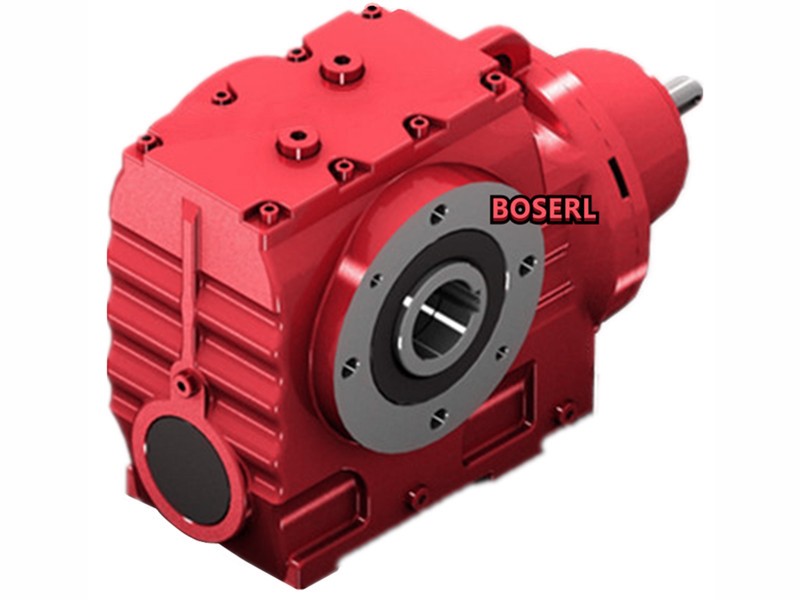

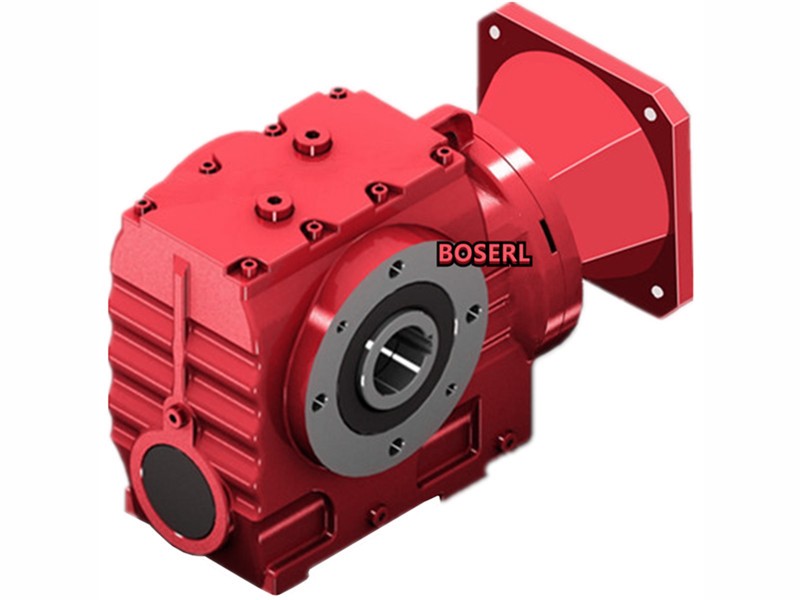

SA97齒輪減速機
SA97齒輪減速機重量：
SA97齒輪減速機重量 | SA97齒輪減速機配電機重量 | ||||||||||
SA97-1.1KW | SA97-1.5KW | SA97-2.2KW | SA97-3KW | SA97-4KW | SA97-5.5KW | SA97-7.5KW | SA97-11KW | SA97-15KW | SA97-18.5KW | SA97-22KW | |
169Kg | 189Kg | 192Kg | 201Kg | 204Kg | 215Kg | 229Kg | 242Kg | 284Kg | 304Kg | 341Kg | 354Kg |
SA97齒輪減速機潤滑油：
SA97齒輪減速機潤滑油類型有礦物油，合成油，齒輪油。
SA97齒輪減速機潤滑油類型 | SA97齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成油 | 0.25升 | 0.40升 | 0.50升 | 0.50升 | 0.40升 | 0.40升 |
SA97齒輪減速機電機電流：
| 功率 | 空載電流 | 允許電流泄漏值 | 負載電流 | 額定電流 |
| 100W | 0.38A | 10mA | 0.5A | 0.5\0.87 |
| 180W | 0.65\1.13 | |||
| 200W | 0.55A | 0.75A | 0.8\1.39 | |
| 250W | 0.55A | 0.9A | 0.9\1.56 | |
| 370W | 0.9A | 1.3 | 1.1\1.9 | |
| 400W | 0.9A | 1.36A | 1.4\2.4 | |
| 400W | 1.0A | 1.45A | 1.4\2.4 | |
| 400W | 0.8A | 1.2A | 1.2\2.1 | |
| 550W | 1.05A | 1.7A | 1.8\2.6 | |
| 750W | 1.83A | 2.25A | 2.25\3.9 | |
| 750W | 1.13A | 2.15A | 2.2\3.8 | |
| 1100W | 1.6A | 2.7A | 2.6\4.5 | |
| 1100W | 2 | 4.5 | ||
| 1.3 | 2.6 | |||
| 1.2 | 2.4 | |||
| 1.1 | 2.25 | |||
| 2.2 | 4.4 | |||
| 1.2 | 2.4 | |||
| 1.1 | 2.1 | |||
| 1.0 | 2 | |||
| 2.7 | ||||
| 1500W | 1.5A | 3.2A | 4.0\6.9 | |
| 1500W | 1.7A | 3.82A | 3.8\6.6 | |
| 1500W | 1.94A | 4.0A | 4.0\6.9 | |
| 2200W | 3.3A | 5.6A | 5.5\9.5 | |
| 2200W | 2.5A | 5.4A | 5.5\9.5 | |
| 3000W | 2.7A | 5.8A | 7.5\13 | |
| 3700W | 3.5A | 9.2A | 9.2\15.9 | |
| 5500W | 4.7A | 13.5A | 13.5\23.5 | |
| 7500W | 6.0A | 15.0A | 15.0\26.0 | |
| 4000W | 4.0A | 9.0A | 9.6\16.6 | |
| 5500W | 5.7A | 13.5A | 13.5A | |
| 7500W | 5.5A | 15.0A | 15.0A | |
| 5500W | 9A | 22A | 22A | |
| 9A | 20A | 21A | ||
| 4.7A | 11.6A | 12A | ||
| 4.3A | 10.6A | 10.6A | ||
| 3.7A | 22A | 9.2A | ||
| 7500W | 5.5A | 15.7A | 15A | |
| 12A | 26A | 26A | ||
| 5.3 | 14.4 | 14.4 | ||
| 5 | 13.6 | 13.6 | ||
| 4.7 | 12.4 | 12.4 | ||
| 11KW | 11.2 | 20mA | 23 | 23A |
| 19.3 | 40 | 40 | ||
| 15kw | 13.5 | 31.5 | 31.5A | |
| 23.3 | 54.6 | 54.6 | ||
| 18.5KW | 15.7 | 37 | 37 | |
| 27.1 | 64.1 | 64.1 | ||
| 22KW | 17 | 43 | 43 | |
| 29.4 | 74.5 | 74.5 | ||
| 24KW | 18 | 47.7 | 47.7 | |
| 30KW | 15 | 57 | 57 | |
| 25.9 | 98.7 | 98.7 |
質量好的SA97齒輪減速機：檢驗項目自鎖減速機
1.SA97齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.SA97齒輪減速機電器性能檢驗：漏電、電流平穩(wěn)性空載電流；
3.SA97齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。伺服電機連接減速機
SA97齒輪減速機鎖緊盤清潔潤滑：
帶鎖緊盤的空心軸減速器，在不裝入軸的情況下擰緊拉緊螺釘可能造成空心軸變形。可能造成財產損失！只能通過安裝的軸擰緊拉緊螺釘。將鎖緊螺栓松開幾扣（不要全部松出）。
采用通用溶劑小心拭去空心軸孔和輸入軸上的油脂。
除去空心軸以及用戶實心軸上的油污，在輸入軸襯套的位置上涂上潤滑劑。鎖緊盤的夾緊區(qū)域必須保持清潔，不粘油脂！因此，不得將潤滑油直接涂覆在襯套上。因為，套裝輸入軸時，潤滑劑可能滲入鎖緊盤的夾緊區(qū)域。
裝上輸入軸，注意保證鎖緊盤的外圈相互平行。對于帶軸肩的減速器箱體；將鎖緊盤安裝于軸肩的擋塊處。對于無軸肩的減速箱；將鎖緊盤安裝于距離減速箱1到2 mm 的位置處。用扭力扳手依次（不可交叉）上緊拉緊螺釘，擰緊時扳手要擰多次。精確的擰緊扭矩在鎖緊盤上顯示。安裝后檢查鎖緊盤之間的余隙是否大于0mm。在空心軸外側鎖緊盤的位置涂上油脂以避免腐蝕。
SA97齒輪減速機選型參數：
| SA97齒輪減速機速比 | 286.4比，262.22比，231.67比，196.52比，180.95比，161.74比，145.6比，131.85比，116.92比，105.71比，89.6比，80.85比，78.26比，71.43比，65.45比，60.59比，55.79比，49.87比，44.89比，40.65比，36.05比，32.6比，27.63比，26.39比，24.13比，23.59比，21.23比，19.23比，17.05比，15.42比，13.07比，11.41比，9.55比，8.26比 |
| SA97齒輪減速機輸出轉數 | 4.9轉，5.3轉，6轉，7.1轉，7.7轉，8.7轉，9.6轉，11轉，12轉，13轉，16轉，17轉，18轉，20轉，21轉，23轉，25轉，28轉，31轉，34轉，39轉，43轉，51轉，53轉，58轉，59轉，66轉，73轉，82轉，91轉，107轉，123轉，147轉，169轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為S系列減速機的輸入） |
| SA97齒輪減速機配電機 | 可與三相，直流，變頻，剎車，防爆，伺服，交流，單相電機SA97與1.1KW，SA97與1.5KW，SA97與2.2KW，SA97與3KW，SA97與4KW，SA97與5.5KW，SA97與7.5KW，SA97與11KW，SA97與15KW，SA97與18.5KW，SA97與22KW。 |
| SA97齒輪減速機負載扭矩 | 1770N.m，2040N.m，2210N.m，2330N.m，2470N.m，2570N.m，2600N.m，2870N.m，2900N.m，3010N.m，3080N.m，3200N.m，3230N.m，3240N.m，3300N.m，3300N.m，3440N.m，3510N.m，3650N.m，3730N.m，3840N.m，3920N.m，4000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
SA97齒輪減速機銘牌含義：
SA97-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規(guī)格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
SA97齒輪減速機電機型號：
推薦類似型號：S97減速機
關鍵詞:加伺服電機連接減速機一體化_私服電機加減速機_SA系列減速機_私服電機減速機_GSA系列減速機_SA系列減速器_伺服電機連接減速器_私服減速機_私服電機減速器
SA系列蝸輪蝸桿減速機型號：SA37減速機,SA47減速機,SA57減速機,SA67減速機,SA77減速機,SA87減速機,SA97齒輪減速機
SA系列自鎖減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-22KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
